Existem muitos trabalhos de corte de linha de interseção em forma de sela de bico de vaso de pressão na fabricação de vasos de pressão.O diâmetro do bico pode variar de 200 mm a 2.000 mm, ainda maior.Geralmente, se o diâmetro do vaso de pressão for maior, a espessura do vaso de pressão será maior.
A maneira tradicional é desenhar manualmente uma linha de interseção em forma de sela no vaso de pressão, o que custa tempo e também é cansativo para os operadores trabalharem em ângulos diferentes.
Uma máquina de corte automática pode melhorar muito a eficiência de trabalho, o que também reduz a dependência de pessoal técnico.
Como obter uma trajetória de movimento da linha de interseção do formato de sela tão precisa é o fator chave para resolver o problema acima.
A máquina de corte de bico para vaso de pressão QIZHI é controlada por CNC, consiste em um gabinete de controle, controlador de movimento, tela de controle industrial, caixa de controle manual, etc.É equipado com tela de controle industrial de alta definição, facilitando a configuração, modificação e monitoramento de parâmetros.Com base nos dados do produto de entrada antes do corte, a trajetória de movimento da linha de intersecção da forma ortogonal da sela é gerada automaticamente através do cálculo do modelo matemático.Possui três modos de controle: automático, simulação e operação manual:
● Modo automático: de acordo com os parâmetros de corte definidos, o corte automático pode ser realizado e ajustes em tempo real podem ser feitos na velocidade de corte, queda da sela, etc. O sistema de controle automático possui funções como ajuste manual, corte automático, compensação de velocidade durante o processo de corte e correção manual.
● Modo simulado: com a chama fechada, cada eixo coopera com os parâmetros definidos e o modelo matemático para verificar se as diversas configurações dos parâmetros são razoáveis.
● Modo manual: cada eixo de movimento pode ser ajustado de forma independente, manual ou remotamente, e o ponto inicial de corte e a velocidade de movimento podem ser definidos separadamente.

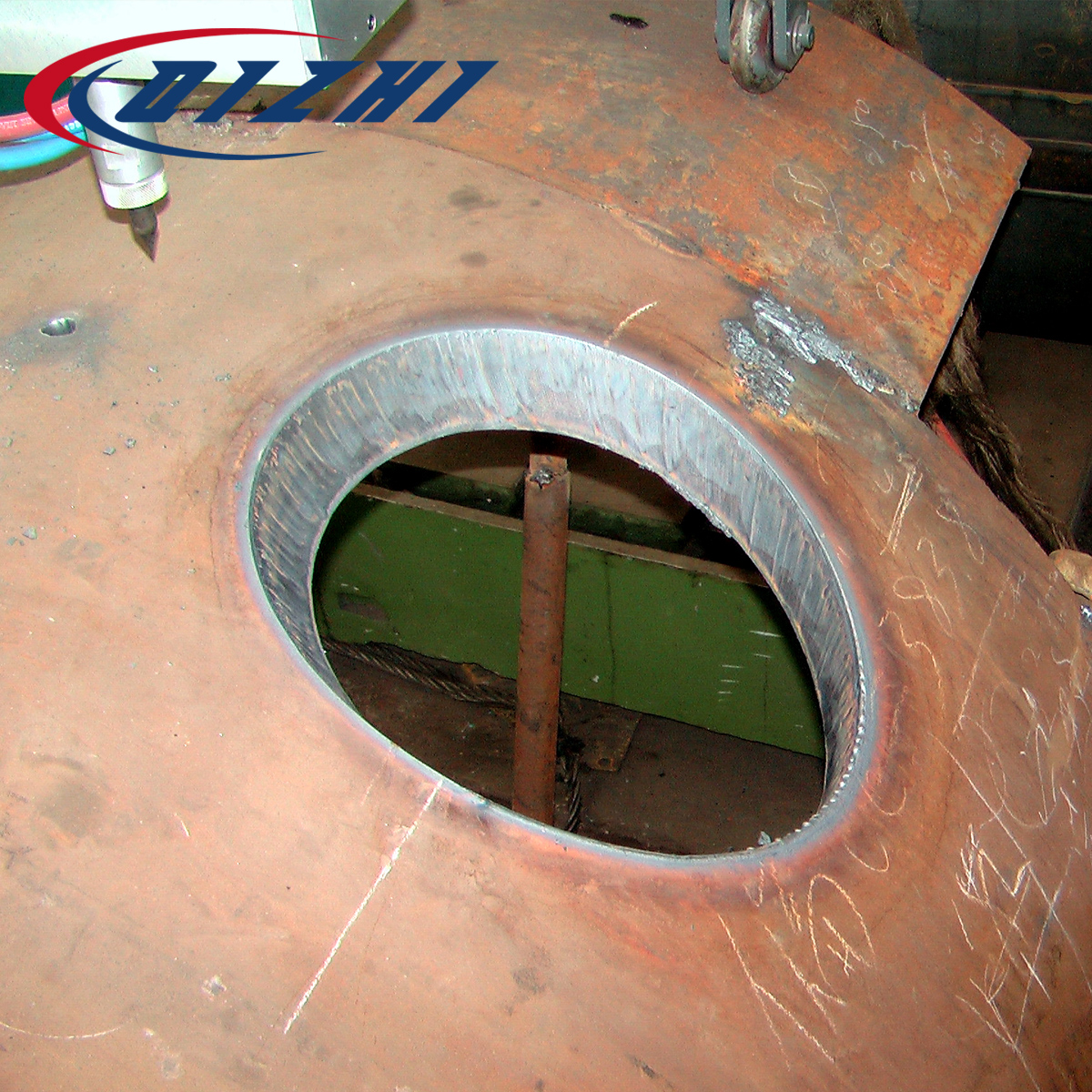

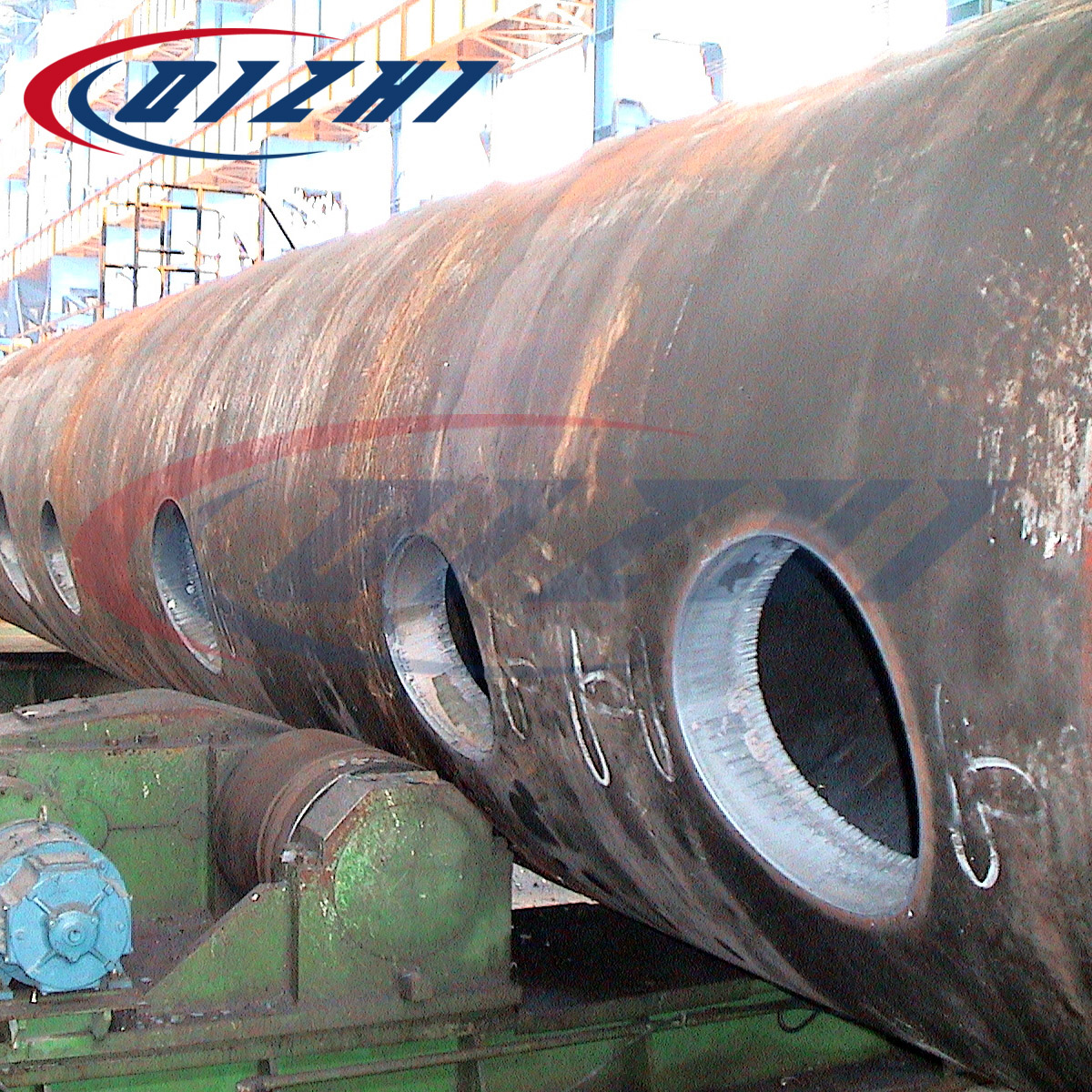

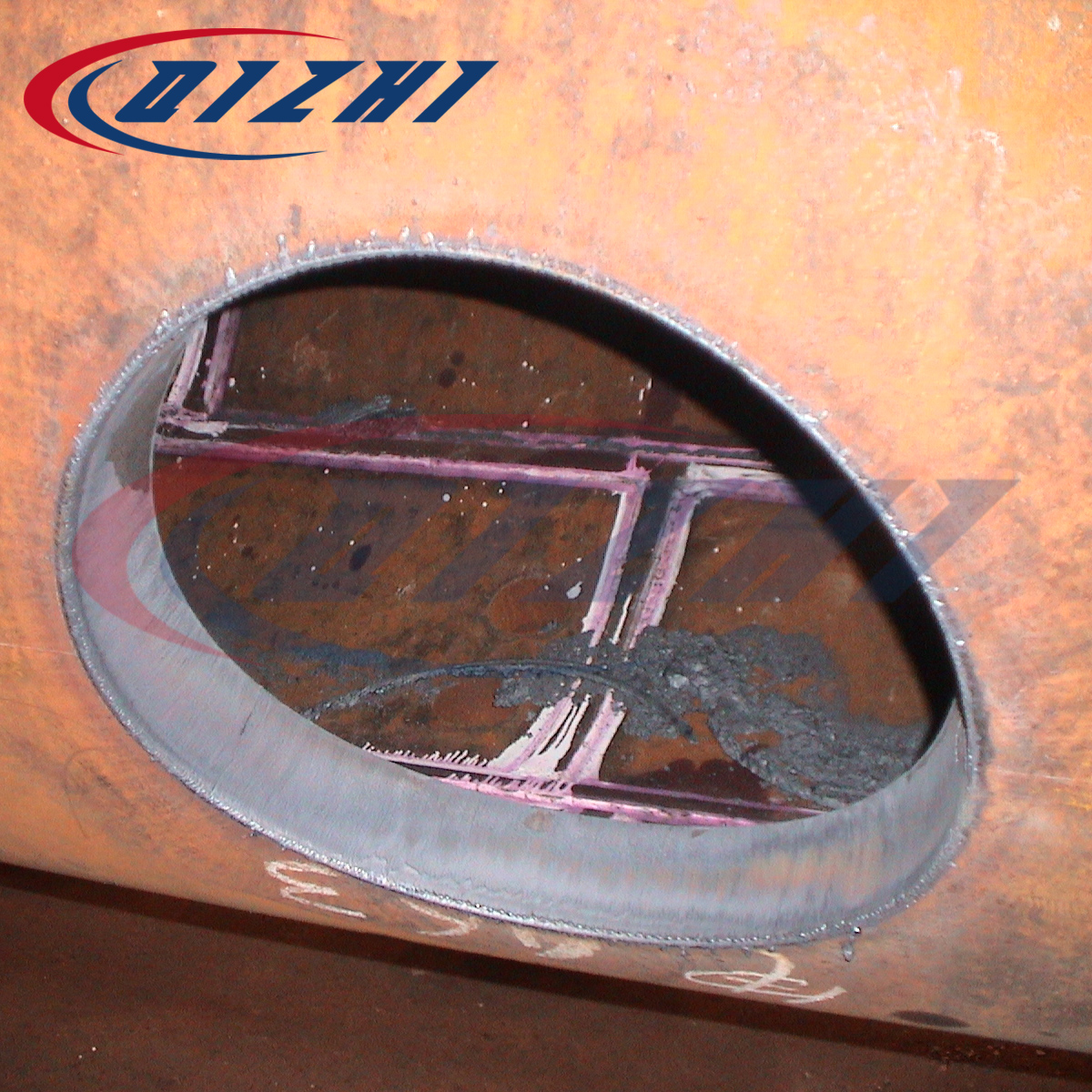

Através da ligação de quatro eixos da máquina de corte, ela pode atender aos requisitos de corte da extremidade do bico/tubo de conexão (incluindo tubo de conexão do flange) que se cruza com o vaso de pressão/cilindro, com dois tipos: tipo sela (ortogonal ou excêntrico) e tipo de inserção (ortogonal ou excêntrico).
Com base no feedback do usuário em aplicações práticas, sabe-se que a eficiência do corte automático é quatro vezes maior que a do corte manual.
