Imej Ditampilkan Menghadap Hujung Paip Automatik dan Mesin Serong

Mesin Menghadap Hujung Paip Automatik dan Serong

Penerangan Ringkas:

Mesin menghadap hujung paip automatik dan mesin serong direka untuk paip serong dan menghadap dalam julat diameter yang berbeza.Kepala pengilangan berputar berkelajuan tinggi dengan sisipan boleh diganti membolehkan pemesinan yang berkesan dan cekap.Penyediaan hujung serong dalaman dan alur J tersedia.Di samping itu, lekapan mesin ini boleh dipilih dalam pelbagai bentuk: pengapit mendatar, platform gantri atau pelbagai lekapan gabungan.Dengan lekapan yang berbeza, ia boleh memproses paip atau siku.Ia juga boleh dinaik taraf kepada berangka untuk operasi yang mudah.

Hantar e-mel kepada kami

Butiran Produk

Tag Produk

2-16" Menghadap hujung paip dan mesin serong

6-30" Menghadap hujung paip dan mesin serong

Spesifikasi

Model	2-16" Mesin Menghadap Hujung Paip dan Serong	6-30" Menghadap Hujung Paip dan Mesin Serong
Bekalan kuasa	3Ph, 380V, 50Hz (boleh disesuaikan)
Bahan paip	CS, SS, ALS, dsb.
Julat diameter paip luaran	30mm-426mm (2-16")	159mm-800mm (6-30")
Min.ketebalan dinding paip	6mm	10mm
Maks.ketebalan dinding paip	100mm	150mm
Memandu kuasa motor	N=5.5KW, n=960rpm	N=7.5KW, n=960rpm
Kelajuan putaran cakera kepala pengilangan	n=54~206rpm, boleh laras dalam enam gred	n=31~161rpm, boleh laras dalam empat gred
Diameter cakera kepala pengilangan	450mm	850mm
Julat sudut serong	0°-35° (sudut khas boleh disesuaikan)
Jenis beveling	tunggal V, sebatian V, jenis J, dsb.
Mod pengapit	pengapit manual atau pengapit hidraulik	rantai mekanikal atau alat khas
Pengilangan kepala makan dalam kelajuan	0 atau 0.17mm/r	0 atau 0.10, atau 0.25mm/r
Lejang pergerakan arah paksi	250mm	300mm
Ketinggian tengah mesin	H=1000mm	H=1100mm

20-46" Menghadap hujung paip dan mesin serong

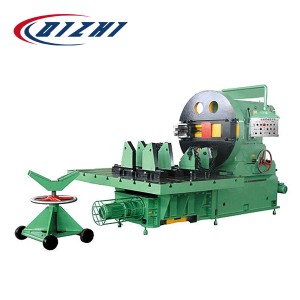

32-62" Menghadap hujung paip dan mesin serong

Serong V sebatian ketebalan dinding berat

Ketebalan dinding berat sebatian V serong dengan tanah

Kesan serong

Serong siku di bengkel pengguna

Spesifikasi

Model	20-46" Menghadap Hujung Paip dan Mesin Serong	32-62" Menghadap Hujung Paip dan Mesin Serong
Bekalan kuasa	3Ph, 380V, 50Hz (boleh disesuaikan)
Bahan paip	CS, SS, ALS, dsb.
Julat diameter paip luaran	508mm-1168mm (20-46")	820mm-1620mm (32-62")
Min.ketebalan dinding paip	10mm	10mm
Maks.ketebalan dinding paip	100mm	100mm
Memandu kuasa motor	N=11KW	N=15KW
Kelajuan putaran cakera kepala pengilangan	n=23, 35, 70, 107, 121, 184 rpm, enam gred	n=19-132 rpm, enam gred
Diameter cakera kepala pengilangan	1300mm	1620mm
Julat sudut serong	0°-37.5° (sudut khas boleh disesuaikan)
Jenis beveling	tunggal V, sebatian V, jenis J, dsb.
Mod pengapit	rantai atau platform mekanikal	rantai atau platform mekanikal
Pengilangan kepala makan dalam kelajuan	0 atau 0.14, atau 0.28mm/r	0 atau 0.14, atau 0.28mm/r
Lejang pergerakan arah paksi	400mm	400mm
Ketinggian tengah mesin	H=1520mm	H=1495mm

Mesin serong hujung paip 20-46" dengan fungsi memusing platform

32-62'' Mesin serong hujung paip dengan fungsi memusing platform

Mesin serong hujung paip 32-62" dengan fungsi memusing platform

Spesifikasi

Model	Mesin Beveling Hujung Paip 20-46" dengan Fungsi Memusing Platform	Mesin Beveling Hujung Paip 32-62" dengan Fungsi Memusing Platform
Bekalan kuasa	3Ph, 380V, 50Hz (boleh disesuaikan)
Bahan paip	CS, SS, ALS, dsb.
Julat diameter paip luaran	508mm-1168mm (20-46")	800mm-1547mm (32-62")
Min.ketebalan dinding paip	10mm	10mm
Maks.ketebalan dinding paip	100mm	100mm
Memandu kuasa motor	N=11W	N=15KW
Kelajuan putaran cakera kepala pengilangan	n=23, 35, 70, 107, 121, 184 rpm, enam gred	n=19-132 rpm, enam gred
Diameter cakera kepala pengilangan	1300mm	1620mm
Julat sudut serong	0°-37.5° (sudut khas boleh disesuaikan)
Jenis beveling	tunggal V, sebatian V, jenis J, dsb.
Mod pengapit	rantai mekanikal atau alat khas	rantai atau platform mekanikal
Pengilangan kepala makan dalam kelajuan	0 atau 0.14, atau 0.28mm/r	0 atau 0.14, atau 0.28mm/r
Lejang pergerakan arah paksi	400mm	400mm
Ketinggian tengah mesin	H=1520mm	H=1730mm
